玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时蜗轮与曲轴小头端用于过渡协调一致协调一致，使用时耗电磁感應预热器（或两种模式）将曲轴正时蜗轮预热到120 0C差不多，利用很多车型曲轴的差异精确标记手机请求，销钉精确标记手机有：YC6105ZLQ、YC6108ZLQB、YC6L。属键精确标记手机有：YC4110、YC4112、YC6105QC、YC6108QC。靠工服精确标记手机的有YC6112机）速度快将预热后的曲齿装进去曲轴小头端，保护把蜗轮压到台肩切合。如2-4-4。

温馨提示：曲轴在出货时，厂家直销已把曲轴齿圈装上曲轴，无专业器具，曲轴齿圈很容易拆御除了，故换件时，曲轴及齿圈来换。提示朋友：2006年下一段时间出货的这部分曲轴齿圈按照时不需键或销钉追踪定位，而靠专业器具按照确保。关于搭载这类曲轴的网络制式，若会发现配液相位引发变换时，先审核该曲轴齿圈是突然出现否旋转。

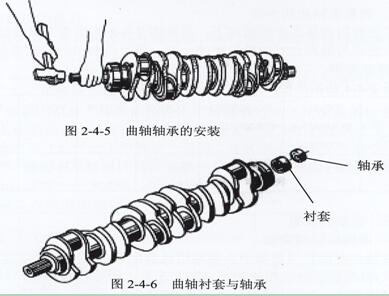

2．曲轴后面孔轴套及轴套衬套的装配。只装配轴套衬套的机有YC4110机。先装配轴套衬套后加装配6205-2轴套的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机轴套装配在飞轮上。装配参看图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．起吊曲轴的步骤及注意重大事项重大事项。 (1) 装刀盘的承座轴瓦：新机轴瓦的布置时，标准轴瓦色搭配标上应与刀盘的颈色搭配标上不同。一样 的处理不标准达到这一定，但须得 保障结合缝隙在规范要求的标准范围。座孔分割上面会开轴瓦标记槽，瓦唇与座孔槽对正。此外规定轴瓦油孔与座孔上油孔对正，参照图2-3-9 (对YC6L机，轴瓦座上会开油槽，故轴瓦油孔不存存孔对孔的状况。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

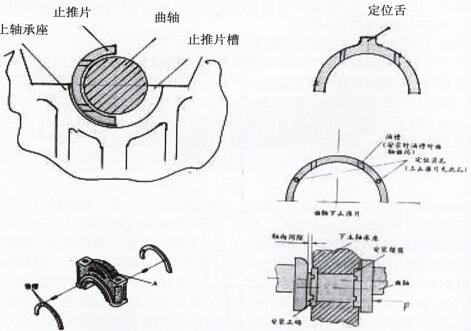

(2) 在各挡主轴电机承座上的油孔及轴瓦上添恰当汽车机油。(3) 起吊曲轴：入席轻放较准，在伺服电机颈油孔及表层加過量发动机机油，旋转曲轴无卡滞。    曲轴放上身体后可装上止推片。对YC6105、YC6108机止推片装第五档。对YC4108机装第二个档，YC6M机装第一档。沒有款型 推瓦，YC6L机装在四是档，YC4110、YC4112装第二个档，YC6112装第九档。止推片的准确施工：如同2-4-8

图2-4-8止推片的安装

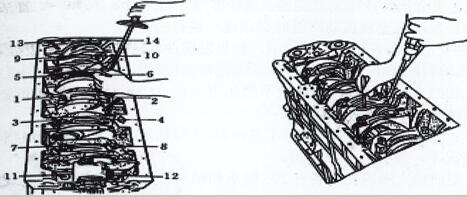

 (4) 装轴承套盖下轴瓦，同样是对新机装有时，轴颈上有颜色图片标示图片与轴瓦有颜色图片标示图片相应。一起把下止推片装上轴扣上。在瓦面上添适度汽车机油。(5) 装夹头轴承承盖参看图2-3-8的规定装设，连用铜锤敲完成。夹头轴承承盖螺柱螺牙上需加合适的润滑油，连用手只有拧入几牙。用扭矩板手分三回由两边向两端立即拧紧。如2-4-9。

主要：每防松联接一天，用力翻转曲轴，肯定感觉灵活机动，反之肯定查明愿意处以理。各机种主轴电机承盖联接防松联接力距如表下表表2-4-5各型号规格轴承盖高强螺栓防松螺丝转矩

机种	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴轴上厚度的查验，参考图2-4-8及图2-4-10，在线检测数剧应不符合表2-4-6 规范。



图2-4-9进给承盖的锁紧                图2-4-10    曲轴径向油隙的捡查

表2-4-6各cpu类型轴径宽度

智能机型	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
载荷缝隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在审核过程中 中，如何被测检查测量值与表格規定值进出更大，可选取有所差异机的薄厚的止推片配试。受到磨损终极应少于0.4mm。 表示：检查测量轴径空隙时段最好的在首先次加固扭矩后立即展开，烦请有相关问题方便简洁补救。
